Sisteme de generare O₂

Oxigenul este generat din aer curat, uscat și comprimat, printr-un proces de separare care folosește principiul adsorbției selective. Aerul este trecut printr-un strat de sită moleculară de zeolit, care are o afinitate foarte mare pentru azot. Zeolitul conține un număr infinit de micropori și reține moleculele de azot adsorbite în acești pori.

Procesul tehnologic

• Înainte de a începe acest proces, aerul comprimat trebuie purificat prin îndepărtarea tuturor contaminanților (solide, lichide condensate, vapori de ulei și apă) prin trecerea printr-un prefiltru, filtru de eliminare a uleiului — filtrul de eliminare a uleiului nu este necesar dacă se folosește un compresor fără ulei — și printr-un uscător de aer.
• Aerul uscat și fără ulei provenit de la uscător este stocat într-un rezervor de aer uscat înainte de a intra în sistemul PSA.
• În sistemul PSA (Pressure Swing Adsorption) există două adsorbante umplute cu sită moleculară (ZMS): azotul și orice urme de umiditate sunt adsorbite, iar gazul produs (oxigen uscat) iese și trece către rezervorul de acumulare a oxigenului.
• În sistemul PSA, un adsorbant se află în ciclul de producție în timp ce celălalt este regenerat (desorbat) prin depresurizare. Cele două adsorbante alternează automat între adsorbție și desorbție printr-un temporizator de secvență. Presiunea din adsorbante oscilează între presiunea atmosferică și presiunea de linie — de aici denumirea de Pressure Swing Adsorption (PSA).

Include

• Compresor cu şurub (pe bază de ulei) pentru aer comprimat @ 7,5 bar
• Rezervor aer comprimat (max. 16 bar) cu supapă de golire
• Filtru de linie (WS)
• Filtru de linie (P : 3 µm / — mg/m³)
• Filtru de linie (X : 0.1 µm / 0.1 mg/m³)
• Uscător (tip refrigerant / +3 °C)
• Filtru de linie (Y : 0.1 µm / 0.01 mg/m³)
• Filtru de linie (AC : — µm / 0.003 mg/m³)

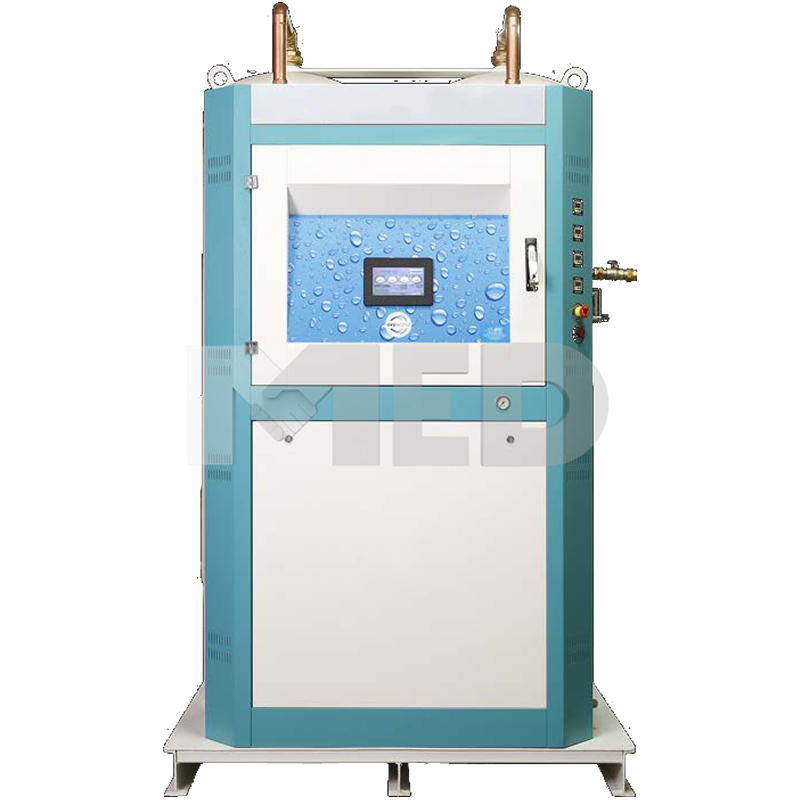

• Generator O₂ (PSA) care include:
  • 2 paturi cu sită moleculară
  • 1 echipament pneumatic
  • 1 echipament electric
• Rezervor galvanizat de stocare O₂ (max. 16 bar)
• Echipamente de racordare / conexiune

(Elementele de mai sus reprezintă componenta standard livrată cu sistemul.)

Echipamente opţionale

• Compresor de înaltă presiune pentru umplerea buteliilor O₂
• Staţie manifold pentru butelii
